Tages-Histogramme und Diagramme (Trends) Windgeschwindigkeit 2020, Arneburg/Elbe

Weder google.de noch bing.de finden (auf den ersten Seiten) zur Windgeschwindigkeit hochauflösende Histogramme und dazugehörige Diagramme (Trends). Hier werden zum ersten Mal eine entsprechende Darstellung von ca. 17.000 Messwerten (5 Sekunden-Trend) einer kommerziellen Wetterstation, Arneburg/Elbe gezeigt. Die Basisdaten, aufgearbeitet, gehen auch an Behörden.
2020/2021 sind es nur ca. 15.000 Messwerte, da die Signifikanz der Abspeicherung in der Datenbank noch nicht auf 0.1 km/h eingestellt war.

Zum besseren Vergleich wurden die Histogramme und Trends/Diagramme mit den gleichen Eckparametern versehen:
  • Windgeschwindigkeit 0 bis 80 km/h
  • jeweils von 00:00 Uhr bis zum nächsten Tag 00:00 Uhr
  • Histogramme mit 400 Bins (Balken) und Kurvenhöchstwert von 1.000
  • Histogramme Grenzwerte (gestrichelte Linie, roter Pfeil) 7 km/h (Start Energieerzeugung) und 40 km/h
  • Zum Vergeich wird im Anschluss an das Histogramm das Trend-Diagramm gezeigt

Die meisten Windräder starten erst bei ca. 7 bis 9 km/h mit der Energieerzeugung und haben eine nichtlineare Leistungskennlinie. Das Ende dieser Kennlinie und die Abschalt-Windgeschwindigkeit sind z.Z. nicht eindeutig ermittelbar. 40 km/h dient nur zur Orientierung. Die Einspeisevorgeben der Netzbetreiber für die einzelnen Windparks sind ebenfalls nicht berücksichtigt, obwohl sie einen gravierenden Einfluss auf die Höhe der Energieerzeugung haben.

Die Zuverlässigkeit Sensor => Leitsystem => Datenbank liegt nicht bei 100%. In Signalfehler.htm werden einige Beispiele gezeigt.

Tages-Histogramme und -Diagramme / Trends 2020            Tages-Histogramme und -Diagramme / Trends 2021
Tages-Histogramme und -Diagramme / Trends 2022            Tages-Histogramme und -Diagramme / Trends 2023

Tages-Histogramme und -Diagramme / Trends 2020

01.01.2020         02.01.2020         03.01.2020         04.01.2020         05.01.2020         06.01.2020         07.01.2020         08.01.2020         09.01.2020         10.01.2020
11.01.2020         12.01.2020         13.01.2020         14.01.2020         15.01.2020         16.01.2020         17.01.2020         18.01.2020         19.01.2020         20.01.2020
21.01.2020         22.01.2020


In diesem Projekt verfügbar:

Hochauflösende Monats-Histogramme und zugehörige Diagramme (Trends) der Windgeschwindigkeitsmessung, Arneburg/Elbe
Hochauflösende 9 Tage-Histogramme und zugehörige Diagramme (Trends) 2022, Arneburg/Elbe
Hochauflösende 9 Tage-Histogramme und zugehörige Diagramme (Trends) 2023, Arneburg/Elbe
Hochauflösende Tages-Histogramme und zugehörige Diagramme (Trends) 2023, Arneburg/Elbe
Hochauflösende Darstellung der Windgeschwindigkeitsmessung, Arneburg/Elbe
Dokumentation Windgeschwindigkeitsmessung, Arneburg/Elbe, Hauptseite
Dokumentation einzelner Tage Windgeschwindigkeitsmessung, Arneburg/Elbe
Windparks um Stendal
Bilder Reparatur Windräder im Windpark Arneburg/Elbe
Bilder Demontage Windräder in Sachsen-Anhalt
Analyse Signalfehler
Beispiele: drastische Änderung Windgeschwindigkeit, Arneburg/Elbe





Arneburg Tages-Histogramm Winddaten, 01.01.2020   Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung

Arneburg Tages-Histogramm Winddaten, 01.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung
dazugehörig: Diagramm / Trend
Arneburg Tages-Diagramm Winddaten, 01.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung

Arneburg Tages-Histogramm Winddaten, 02.01.2020   Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung
Arneburg Tages-Histogramm Winddaten, 02.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung
dazugehörig: Diagramm / Trend
Arneburg Tages-Diagramm Winddaten, 02.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung

Arneburg Tages-Histogramm Winddaten, 03.01.2020   Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung
Arneburg Tages-Histogramm Winddaten, 03.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung
dazugehörig: Diagramm / Trend
Arneburg Tages-Diagramm Winddaten, 03.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung

Arneburg Tages-Histogramm Winddaten, 04.01.2020   Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung
Arneburg Tages-Histogramm Winddaten, 04.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung
dazugehörig: Diagramm / Trend
Arneburg Tages-Diagramm Winddaten, 04.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung

Arneburg Tages-Histogramm Winddaten, 05.01.2020   Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung
Arneburg Tages-Histogramm Winddaten, 05.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung
dazugehörig: Diagramm / Trend
Arneburg Tages-Diagramm Winddaten, 05.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung

Arneburg Tages-Histogramm Winddaten, 06.01.2020   Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung
Arneburg Tages-Histogramm Winddaten, 06.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung
dazugehörig: Diagramm / Trend
Arneburg Tages-Diagramm Winddaten, 06.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung

Arneburg Tages-Histogramm Winddaten, 07.01.2020   Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung
Arneburg Tages-Histogramm Winddaten, 07.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung
dazugehörig: Diagramm / Trend
Arneburg Tages-Diagramm Winddaten, 07.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung

Arneburg Tages-Histogramm Winddaten, 08.01.2020   Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung
Arneburg Tages-Histogramm Winddaten, 08.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung
dazugehörig: Diagramm / Trend
Arneburg Tages-Diagramm Winddaten, 08.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung

Arneburg Tages-Histogramm Winddaten, 09.01.2020   Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung
Arneburg Tages-Histogramm Winddaten, 09.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung
dazugehörig: Diagramm / Trend
Arneburg Tages-Diagramm Winddaten, 09.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung

Arneburg Tages-Histogramm Winddaten, 10.01.2020   Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung
Arneburg Tages-Histogramm Winddaten, 10.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung
dazugehörig: Diagramm / Trend
Arneburg Tages-Diagramm Winddaten, 10.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung

Arneburg Tages-Histogramm Winddaten, 11.01.2020   Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung
Arneburg Tages-Histogramm Winddaten, 11.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung
dazugehörig: Diagramm / Trend
Arneburg Tages-Diagramm Winddaten, 11.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung

Arneburg Tages-Histogramm Winddaten, 12.01.2020   Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung
Arneburg Tages-Histogramm Winddaten, 12.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung
dazugehörig: Diagramm / Trend
Arneburg Tages-Diagramm Winddaten, 12.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung

Arneburg Tages-Histogramm Winddaten, 03.01.2020   Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung
Arneburg Tages-Histogramm Winddaten, 13.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung
dazugehörig: Diagramm / Trend
Arneburg Tages-Diagramm Winddaten, 13.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung

Arneburg Tages-Histogramm Winddaten, 14.01.2020   Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung
Arneburg Tages-Histogramm Winddaten, 14.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung
dazugehörig: Diagramm / Trend
Arneburg Tages-Diagramm Winddaten, 14.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung

Arneburg Tages-Histogramm Winddaten, 15.01.2020   Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung
Arneburg Tages-Histogramm Winddaten, 15.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung
dazugehörig: Diagramm / Trend
Arneburg Tages-Diagramm Winddaten, 15.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung

Arneburg Tages-Histogramm Winddaten, 16.01.2020   Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung
Arneburg Tages-Histogramm Winddaten, 16.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung
dazugehörig: Diagramm / Trend
Arneburg Tages-Diagramm Winddaten, 16.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung

Arneburg Tages-Histogramm Winddaten, 17.01.2020   Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung
Arneburg Tages-Histogramm Winddaten, 17.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung
dazugehörig: Diagramm / Trend
Arneburg Tages-Diagramm Winddaten, 17.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung

Arneburg Tages-Histogramm Winddaten, 18.01.2020   Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung
Arneburg Tages-Histogramm Winddaten, 18.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung
dazugehörig: Diagramm / Trend
Arneburg Tages-Diagramm Winddaten, 18.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung

Arneburg Tages-Histogramm Winddaten, 19.01.2020   Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung
Arneburg Tages-Histogramm Winddaten, 19.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung
dazugehörig: Diagramm / Trend
Arneburg Tages-Diagramm Winddaten, 19.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung

Arneburg Tages-Histogramm Winddaten, 20.01.2020   Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung
Arneburg Tages-Histogramm Winddaten, 20.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung
dazugehörig: Diagramm / Trend
Arneburg Tages-Diagramm Winddaten, 20.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung

Arneburg Tages-Histogramm Winddaten, 21.01.2020   Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung
Arneburg Tages-Histogramm Winddaten, 21.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung
dazugehörig: Diagramm / Trend
Arneburg Tages-Diagramm Winddaten, 21.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung

Arneburg Tages-Histogramm Winddaten, 22.01.2020   Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, 5s-Aufzeichnung
Arneburg Tages-Histogramm Winddaten, 22.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung
dazugehörig: Diagramm / Trend

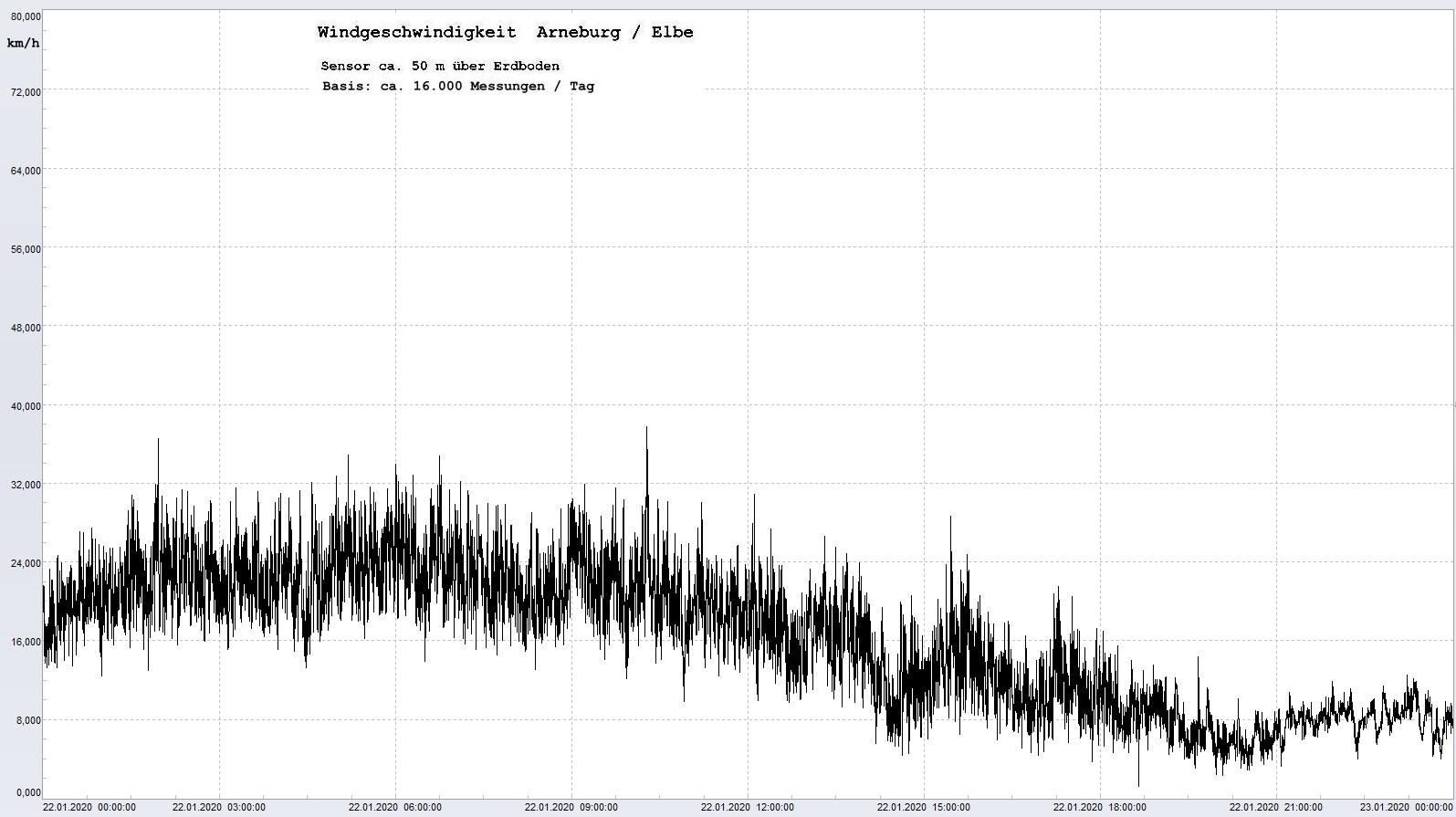

Arneburg Tages-Diagramm Winddaten, 22.01.2020
  Histogramm, Sensor auf Gebäude, ca. 50 m über Erdboden, Basis: 5s-Aufzeichnung
